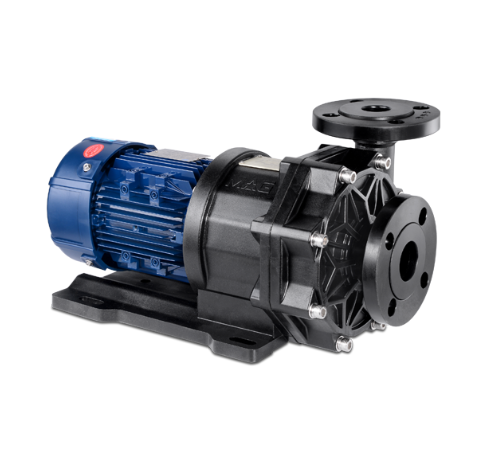

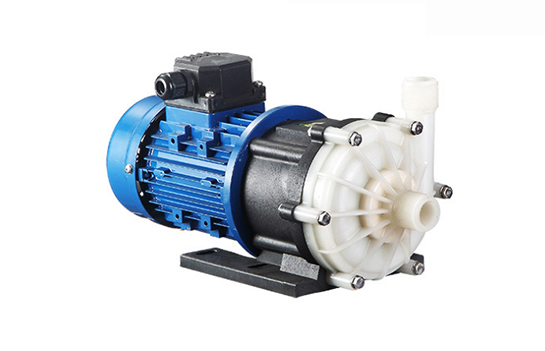

化工耐腐蚀磁力泵采用静密封隔离套，具有无泄漏，环保等优势，化工防腐磁力泵材质有氟塑料磁力泵，不锈钢磁力泵，防腐磁力泵经长时间使用需要跟换部件时，那么对磁力泵的内部结构就得有所了解和注意有哪些问题的避免。

一.化工防腐磁力泵零部件结构分析：

磁力泵的结构及组成磁力泵的各部件：磁力泵由泵，磁力传动器以及电动机三个部分组成，而磁力传动器又由外磁缸，内磁缸及不导磁的隔离套组成。氟塑料磁力泵，不锈钢磁力泵的结构都差不多。主要看各厂家的磁块的磁性能保持多久。

二.以下是市面常见的不同类型的磁力泵详细结构：

1.壳体部分：由泵体、泵盖等组成，它承受泵的全部工作压力；泵体叶轮水力形式符合API685标准，是磁力泵水力性能的主要表征零部件，其功能是强迫液体旋转，从而将原动机的机械能转换成液体能量。

2.内、外转子：内、外转子配套使用，共同形成磁力泵的磁传动部件。

3.隔离套：隔离套是能彻底实现磁力泵完全无泄漏这一有点的 零件。

4.转子部分：分为防腐泵泵轴上安装的转动零件和驱动轴上安装的转动零件。泵轴是承载叶轮和内转子及传递扭矩的重要零件。泵轴上安装的转动零件由叶轮、轴承、推力环部件、内磁转子部件等加上泵轴本身组成与介质接触的转子部分。驱动轴上安装的转动零件由外磁转子部件、滚动轴承、驱动轴轴套等加上驱动轴本身组成与空气接触的转子部分。

5.传动部分：化工泵与原动机采用膜片式加长联轴器部件连接，检修时，只需将联轴器中间膜片卸下，即可进行磁力泵的检修。

6.连接部分：由连接架、轴承箱等部分组成起连接支撑作用的静止连接件。滑动轴承、轴套和止推盘：是泵转子系零件的支撑和定位零件。

磁力泵的磁性联轴器和泵体结合为一体，所以结构紧凑，维修方便、安全节能。泵的磁性联轴器可以对传动电机起到超载保护的作用。由于泵轴与介质接触，因此材料要求是耐腐蚀性，加工精度高，强度高或通过热处理方法增加材料的强度。
